品牌：代越电子
单位：杭州代越电子科技有限公司
规格：119x179mm

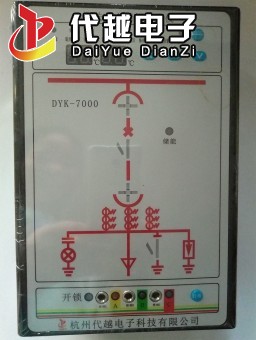

DYK-7000系列开关状态显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带点指示,高压带电闭锁以及自动（手动）加热除湿控制、湿度控制，RS485通讯等多功能于一体，这些指示功能可分可合，用户可开关状态显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。高用根据需要选择。只要指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
DYK-7000系列产品为超薄型结构，装入深度仅25mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求这种安装方式适用于各种配置的开关柜。
一、主要技术特性：
使用环境：-10℃~50℃， ≤95%RH
存储环境：-40℃~80℃，≤95%RH
抗电强度：外壳与端子之间≥AC2000V
绝缘性能：外壳与端子之间≥100M
模拟显示部分
工作电源：DC110V DC220V AC220V（由用户订货时选择）
工作电流：<30mA
隔离开关指示：常态时，“V”形数码管绿色模拟条发光。
隔离开关闭合时，“V”形数码管红色模拟条发光。
断路器状态指示：断路器分、合闸，无源触点输入。
断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条发光。
断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条发光。
工作位置指示： 无源触点输入。
工作位置触点闭合时，“十”形数码管红色垂直模拟条发光
指示断路器处于工作位置。
试验位置触点闭合时，“十”形数码管绿色水平模拟条发光，指示断路器处于试验位置。
断电时红、绿发光条均不亮指示断电状态。
接地闸刀位置指示：无源触点输入闭合，“V”形数码管红色模拟条发光，表示接地合闸。
无源触点输入断开，“V”形数码管绿色模拟条发光，表示接地断开。
弹簧储能指示：无源触点输入闭合，红色弹簧符号亮，表示已储能。
无源触点输入断开，绿色弹簧符号亮，表示未储能。
注： 1）以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。
2）失电状态所有的发光指示均不亮。
加热除湿控制部分
控制方式：
手动：按下按钮时启动加热，加热指示灯点亮，弹出时为停止热。
加热输出继电器触点功率：AC220V/5A（带阻性负载）。
注：产品负载为有源输出，采用可控硅控制，负载不工作时有感应电，此属正常现象。
二、型号命名方式及意义
（订货时可参考下列型号与功能表来确定订货型号，如有特殊要求，订货时请注目。）
模拟指示电源
高压带电显示
三、产品外形、安装尺寸及后面板典型接线方式
先在中门上开119×179mm矩形孔，将其装入，再在门内反面装上防爆罩，然后用四个螺钉紧固即可，插拔式侧面引出或用尼龙套管隔离。
模拟指示部分接线图
四、使用方法
1） 按端子的配线功能接好线，并校对准确后通电；
2） 将各开关量输入端与公区端短路一下，观察对应功能的指示
五、使用注意事项
1） 每台产品包括套件：主设备一件、说明书一份、合格证一份。
在仔细阅读说明书的前提下，按说明书接线方可通电。
六、产品订购
用户根据需求，须在订货单中注明以下事项：
1） 产品型号、数量（型号参考型号命名方式示意图）；
2） 收货单位、邮编、详细地址、收货人及其联系电话；
3） 货运方式：邮件、铁路、空运和到站名称；
开具增值税票所须填写项。
