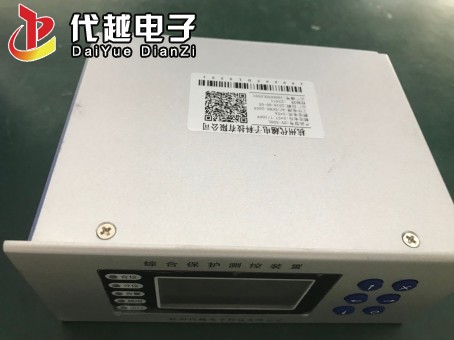

DY-590C电容器保护测控装置

1.功能配置

2.功能说明

2.1三段式电流保护

本装置设置三段电流保护,各段的投退控制定值，可独立控制各段的使用情况。投退控制定值取值含义为：

0:退出, 1:投入

三段式电流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。

2.2 反时限过流保护

反时限过流保护特性控制字含义为：

0：退出，1、2、3：反时限（分别对应下面的(1)、(2)和(3)式）。

可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。

     一般反时限特性：

     非常反时限特性：

     极端反时限特性：

2.3过负荷保护

装置过负荷保护投退控制定值的取值含义为：0:退出, 1～2:投入--1:告警, 2:跳闸

过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入；过负荷告警只需投入控制字就可以产生告警事件。

2.4负序过流保护

装置三相电流计算得出相间负序电流，设两段定时限相间负序过流保护，Ⅰ段可用作断相保护，Ⅱ段可用作不平衡保护。

相间负序过流保护设有软压板，负序相间过流保护软压板为退出时，两段相间负序过流保护均退出；为投入时，某段相间负序过流保护的投退控制定值为投入，该段保护才投入。

相间负序过流Ⅰ段保护投退控制定值的含义为：0:退出, 1:跳闸。

相间负序过流Ⅱ段保护投退控制定值的含义为：0:退出, 1：跳闸2: 报警。

2.5零序过流告警和跳闸保护

本装置设置零序过流告警和跳闸保护。可以通过投退控制定值整定为告警和跳闸。投退控制定值取值含义为：0:退出, 1～2:投入--1:告警, 2:跳闸

零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.6过电压保护

装置设有过电压保护，电压取自母线PT电压过电压保护设有投退控制定值，取值含义如下：            0：退出，1：报警，2：跳闸。

当max(UAB、UBC、UCA)大于整定值，过电压保护经整定延时动作。

过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.7低电压保护

低电压保护投退控制定值的取值含义如下：

0： 退出 ，1：失压+低电压保护， 2：经电流闭锁低电压，3：纯低电压

失压+低电压保护的条件是:

1:断路器在合位

2:三个相间电压均小于低电压保护定值

3:当U1<0.15Un,Imax<0.02In或当U1>0.15Un,U2<8V.

经电流闭锁低电压保护的条件是:

1:断路器在合位

2:三个相间电压均小于低电压保护定值

3:三个电流定值均小于电流闭锁定值

纯低电压保护的条件是:

1:断路器在合位

2:三个相间电压均小于低电压保护定值且大于0.15Un。

2.8零序过电压保护

零序过电压投退控制字取值含义为：0:退出, 1:报警, 2:跳闸。

零序过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

零序过电压保护的条件是:

1:断路器在合位

2:零序电压大于保护定值

2.9非电量保护

装置接入3路非电量保护开关量输入接点，没路均分别设报警或跳闸控制。

若报警或跳闸控制定值整定为0，则不发信也不跳闸。

非电量保护接点(C5-C7)闭合后，经整定时间延时，若控制定值=1，则发出跳闸命令并发信；若控制定值=2，则发出报警信号。

非电量保护设有软压板，只有在软压板投入和相应的控制字设定正确时，相应的保护才投入。

2.10系统异常工况报警及闭锁功能

2.10.1 母线PT断线报警

满足下述任一项，装置经延时10S发母线PT断线报警信号。

任一线电压<10V时，且任一相电流>0.04In

⑵ 负序电压U2>8V。

2.10.2 母线PT断线闭锁有关功能

母线PT断线时，可由PT断线检测投退控制定值选择闭锁行为。

退出电压闭锁元件时，装置不必接入母线电压，整定为0，不检查PT断线。

整定为1，母线PT断线时闭锁相关的电压元件：相间低电压闭锁元件，投入该元件的相间过流保护被闭锁。

整定为2，母线PT断线时开放相关的电压元件：相间低电压闭锁元件，投入该元件的相间和小电流接地过流保护变为单纯的过流保护。

2.10.3 控制回路断线报警

TWJ和HWJ同时为1或0时，经延时报警。
