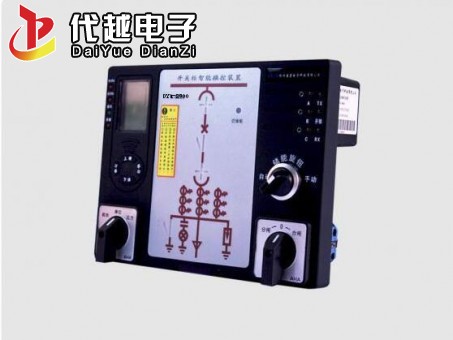

开关柜智能操控装置（液晶显示）
DYK-8900
产品说明书
尊敬用户：
您好!感谢您选用我公 司 的 产 品!!
使您对我公司产品取得了解，在安装使用之前，请详细阅读说明书，以便正确使用本产品。
一、概述
1. 公 司 生 产 的 液 晶 智 能 操 控 装 置 是 针 对3～3 5 K v户 内 开 关 柜 设 计 研 制 的 新 一 代 产 品 ， 采 用 目 前 世 界 上 最 选 进 的D S P (数 字 信 号 处 理)和 单 片 机 技 术 研 制 新 型 数 字 测 量 显 示 及 控 制 的 仪 表 , 适 用 于 中 置 柜 、 手 车 柜 、 固 定 柜 、 环 网 等 多 种 开 关 柜 。
2. 产 品 功 能 强 大 ： 具 有 动 态 一 次 模 拟 图 、 带 电 显 示 及
闭锁功能、温湿度显示及控制、远方/就 地 及 操 作 功 能 、 断 路 器 分/合 状 态 显 示 、 储 能 指 示 、 接 地 开 关 状 态 指 示 、 小 车 位 置 指 示 、 预 分 预 合 闪 光 显 示 、 人 体 感 应 及 柜 内 照 明 、 语 音 防 误 提 示 、 二 次 分 合 闸 电 压 测 量 及 液 晶 显 示 。
二、产品功能特点
１.智 能 化 程 度 高 ： 不 仅 能 显 示 开 关 分 合 状 态 ， 还 可 判 断 指 示 开 关 小 车 是 处 于 试 验 位 置 与 工 作 位 置 之 间 还 是 处 于 柜 体 之 外 ， 且 具 有 双 路 温 湿 度 测 量 及 显 示 。
２.采 用 大 屏 幕 图 形L C D液 晶 显 示 ， 测 量 结 果 及
参数，清晰醒目。
３.高 可 靠 性 ， 采 用 工 业 级 电 子 元 件 。
4. 抗干扰 能力强 ：采 用独 特 的抗 干扰 技 术
5. 高可 靠性：采用 工业 级 电子 元件
三、技术参数
电 源：AC220V±10% 50Hz
DC110V/ DC220V(用 户 可 选)
工作环境：-20C～+60C
控制范围：+5C～+40C
（40 C时退出加热，50C时 超 高温报警）
控制精度：温度±2C
湿度±5%RH
功 耗：30W
抗电强度:外壳与 端 子 间大于AC2000V
绝缘性能：外壳与端子间大于100MΩ
抗干扰：符合GB/T17626 .8 -1998标 准
抗震性：10~55~10Hz 2g1mi
四、安装方式：
1、仪器 的 安 装方式：嵌入 式
2 、仪器的外形尺 寸 图 及开孔尺寸图 ：（ 单位：mm)
开孔尺寸：220×165mm
产品说明书
3 .外 形 图 及 安 装 尺 寸 图(单 位mm)
外形尺寸：230×178×85
4 .传 感 器 的 安 装 方 式 ： 复 合 式
(1) 采 用 35mm 导 轨 安 装 ,或 螺 丝 固 定
( 2 )采 用 固 体 式 安 装(空 距37mm孔 径4mm） 。
( 3 )温 湿 度 传 感 器 与 仪 器 连 接 采 用USB接 口 插 件 方 式 。
