液晶面板型接地短路故障指示器主要用于电力系统各种SF6环网柜、高压开关柜及电缆分支箱中，能准确可靠的检测电网发生故障的区段和故障类型，使用电缆短路接地故障指示器，是一种高效的查找电缆故障的方法，是提高配电网运行水平和事故处理效率的一条有效途径。其设计采用电磁感应、光电转化、信号光纤传输及单片机控制等技术使故障报警具有高准确度和强抗干扰能力；设有远传输出端口，适合配电网自动化；设有电池低电量报警指示；低功耗设计，高容量锂电池供电，电池工作寿命长；外部结构采用锁扣卡装设计，整机装卸简单方便。

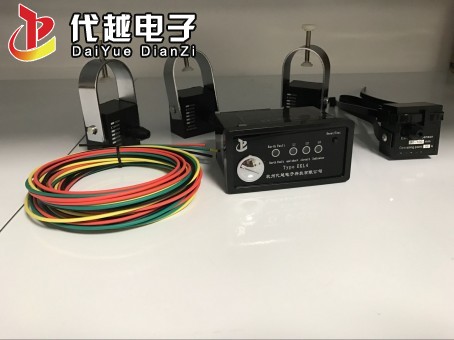

液晶面板型故障指示器适用于环网柜、分支箱等电缆系统，由传感器和液晶面板两部分组成，传感器负责对电缆接地短路故障、负荷电流及负荷电流及温度的实时监测。液晶面板则负责显示，方便工作人员查找故障。
面板型故障指示器可以扩展485总线通信实现故障信息的远距离传输。更能大大增加故障查找的效率，提升配电网运行水平和事故处理效率。
实现功能：
负荷监测：线路负荷电流监测；
温度监测：线路表皮温度监测；
在线运行：安装在电缆系统中，可长期运行，无须维护；
故障监测：具有识别短路、接地故障的功能；
故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值；
抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作；
显示方式：面板液晶、指示灯闪光显示；
告警指示：接地、短路报警指示；
复位方式：延时自动复位，手动复位功能；
自检功能：上电自检功能；
故障远传（可选）：485总线远传；
防锈耐蚀：结构零件采用防锈防蚀材料；
技术参数：
工作电源：可选AC220V、DC24V或取电CT取电；
闪光时间间隔：≤5s
装置使用寿命：>10年
工作环境：-40℃～+75℃；
相对温度：≤95%；
电压等级：6-35kV，不同电压等级参数可能不同；
负荷电流：0-1200A
导线截面：16-400mm2
短路电流传感器最大承受电流：20KA4S；
短路故障电流出厂前整定：150A-1500A可选，出厂默认630A；
短路延时：60ms-3s可调，出厂设定为60mS；
接地故障电流出厂前整定：5-300A可选，出厂默认10A；
接地延时：40ms-3s可调，出厂设定为200mS；
温度告警：可设置，默认80℃；
复位时间：6h-12h-24h-48h（出厂设定8h）；
温度显示精度：≤1℃；
电流显示精度：≤5%；
故障指示器动作准确率：大于90%
液晶显示：点阵LCD显示屏128*64
安装步骤：
1、指示器的主机安装在配电柜的前面板上。
2、将三个短路电流传感器分别安装在电缆的A、B、C三相上，必须紧固地套接在被检测的线路上。
3、将接地电流传感器安装在三相电缆的三岔口下端，其磁轭应该将三相包围起来。
